[OrCAD]如何把每頁的元件編號設定成?

日期： 3月 13, 2018

原本每個元件都帶有編號

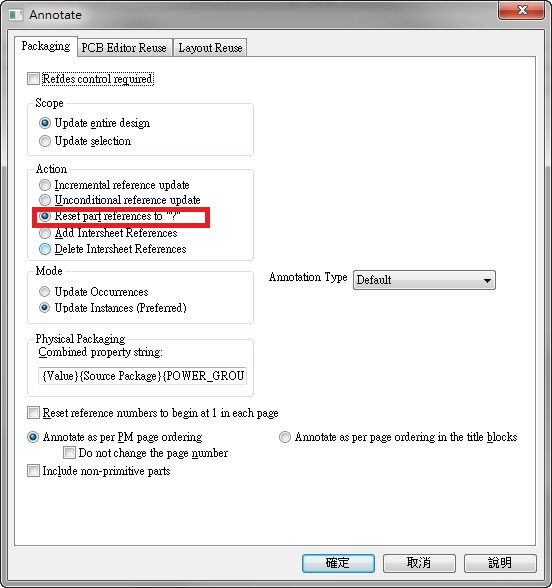

按下Reset part reference to "?"

可以看到每個元件都編號都變成帶?的

留言

張貼留言

熱門文章

[OrCAD]如何產生Netlist

Netlist一樣是在發圖前必須要做的檢測，如有任何問題也是必須修正，否則到layout那邊只會被打槍而已。點選Tools-->Create Netlists，在這裡需要注意，格式選擇allegro.dll(因為我配合的layout都是使用Allegro)C:\Cadence\SPB_16.6\tools\capture\netforms 輸出的內容擷取部分如下，可以明顯看出，訊號所連接的所有點，通常做Netlist的時候可以順便確認，是不是有接錯線 AM335X_RGMII2_RXD3; R162.1 U9.27 U5.V16 AM335X_RGMII2_RXDV; R159.1 U9.32 U5.V14 AM335X_RGMII2_TXCLK; U5.U15 R166.1 AM335X_RGMII2_TXD0; U9.36 U5.V15 AM335X_RGMII2_TXD1; U9.37 U5.R14 AM335X_RGMII2_TXD2; U9.38 U5.T14 AM335X_RGMII2_TXD3; U9.39 U5.U14 AM335X_RGMII2_TXEN; U9.34 U5.R13 AM335X_SPI0_CS0#; R2.1 U5.A16 R186.1

[OrCAD]如何連結每頁的Intersheet Reference

首先解釋一下何謂Intersheet Reference，簡單來說就是為了快速指示訊號所連接的頁面，假設今天我的PMIC_PWR_EN訊號在第9頁以及第7頁兩頁連接，在連接處(Pin)的地方都以PMIC_PWR_EN標示，這時候問題來了，繪圖的人本身知道PMIC_PWR_EN訊號連接的地方在哪，但是如果是第一次看你的線路圖，可能會不知道PMIC_PWR_EN訊號在哪邊連接，就需要透過搜尋的方式來找這根訊號，才能夠發現，原來這根訊號所連接的地方是在第7頁以及第9頁，目的是做PMIC的Power enable的。下圖為沒有InterSheet的標示，所以單看一頁無法得知訊號連去第幾頁，只能透過搜尋的方式進行查找。下圖有InterSheet Reference說明訊號連接到第7頁，這樣一來是不是在瀏覽上更加方便了。所以InterSheet Reference所帶來的作用如下快速指示訊號連接頁要如何增加InterSheet Reference，操作如下 1.先點選主目錄後，點選Tools->Annotate，或是直接點選上方標示，開啟Annotata控制頁。 2.點選Add Intersheet Reference，如下圖。 3.可以依照下面的設定，接著按下OK，如果沒有錯誤的話，各頁的InterSheet Reference就已經連接完成。仔細看下方有一個Report File , View Output的勾選，找時間再來寫一下關於輸出檔案內的一些說明。

[STM32]使用HAL庫簡單的實現UART中斷回收實驗

參照STM32火哥方式將使用別名方式定義參數，方便移植，只需要修改head file就可以進行移植。 uart.c UART_HandleTypeDef UART1_InitStruct; char aRxBuffer[RXBUFFERSIZE]; void UART1_Init(void) { UART1_InitStruct.Instance=DEBUG_USART; // 在head file定義Instance UART1_InitStruct.Init.WordLength=UART_WORDLENGTH_8B ; //設定8位data UART1_InitStruct.Init.BaudRate=DEBUG_USART_BAUDRATE; //在Head file定義baurd rate UART1_InitStruct.Init.StopBits=UART_STOPBITS_1; //停止位1位 UART1_InitStruct.Init.Parity=UART_PARITY_NONE; //無奇偶校驗 UART1_InitStruct.Init.Mode=UART_MODE_TX_RX; //使用TX & RX UART1_InitStruct.Init.HwFlowCtl=UART_HWCONTROL_NONE; //不使用HW flow control UART1_InitStruct.Init.OverSampling=UART_OVERSAMPLING_16; //過採樣16位 UART1_InitStruct.Init.OneBitSampling=UART_ONE_BIT_SAMPLE_DISABLE ; HAL_UART_Init(&UART1_InitStruct); HAL_UART_Receive_IT(&UART1_InitStruct, (u8 *)aRxBuffer, RXBUFFERSIZE); /*HAL_UART_Receive_IT -->開啟接收&接收中斷，包含三個入口參數，句柄、接收緩存、緩存大小*/ } /*重定義UART回調函數*/ void HAL_UAR
